测试为 Android 编译的 FFmpeg.so 文件

发表于 更新于 分类于 阅读次数： 本文字数： 6.9k 阅读时长 ≈ 6 分钟

之前编译过一个 ffmpeg.so 的文件，但运行起来有问题，所以参照网上的例子进行了测试，将过程记录下来。目前正在重新编译 ffmpeg.so，之后整理过后会一起放上来。

环境： Android studio 4.1.1

首先，新建 C++ 项目

命名为 FFmpegTest，我这里用的是 Demo，这个按照规则来就行。

选择 C++ 版本，这里使用 C++ 11

将编译好的 so 文件和对应的 include 文件夹拷贝到 libs 文件夹下

打开 activity_mail.xml 文件，替换为以下内容。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity"
    android:orientation="vertical">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal">

        <Button
            android:id="@+id/formatBtn"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Format" />

        <Button
            android:id="@+id/codecBtn"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Codec" />

        <Button
            android:id="@+id/filterBtn"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Filter" />

        <Button
            android:id="@+id/configBtn"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Config" />
    </LinearLayout>

    <ScrollView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:fillViewport="true">

        <TextView
            android:id="@+id/textview"
            android:layout_width="match_parent"
            android:layout_height="match_parent" />

    </ScrollView>

</LinearLayout>

打开 build.gradle, 做如下修改：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
android {
	...
	defaultConfig {
		...
		externalNativeBuild {
            ...
            ndk {
                abiFilters "arm64-v8a"
            }
        }
		sourceSets {
            main {
                //库地址
                jniLibs.srcDirs = ['libs']
            }
        }
	}
	...
	//如果不添加这句，运行时会报有多个so文件的错误
	packagingOptions {
        pickFirst 'lib/arm64-v8a/libffmpeg.so'
    }
}

对 CMakeLists.txt 做如下修改：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
# 增加以下内容
add_library(ffmpeg-single
        SHARED
        IMPORTED)

get_filename_component(PARENT_DIR ${CMAKE_SOURCE_DIR} PATH)
set(PARENT_DIRa ${CMAKE_SOURCE_DIR}/../../../)
set(LIBRARY_DIR ${PARENT_DIR}/ffmpeg-single)

set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -std=gnu++11")
#set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -L${CMAKE_SOURCE_DIR}/../../../libs/${CMAKE_ANDROID_ARCH_ABI}")

set(CMAKE_VERBOSE_MAKEFILE on)

set(distribution_DIR ${PARENT_DIRa}/libs)
set(libsrc_DIR ${distribution_DIR}/${ANDROID_ABI})

set_target_properties(ffmpeg-single
        PROPERTIES IMPORTED_LOCATION
        #        ${distribution_DIR}/${ANDROID_ABI}/libffmpeg.so
        ${libsrc_DIR}/libffmpeg.so
        )
include_directories(${libsrc_DIR}/include)

# 修改
target_link_libraries( # Specifies the target library.
                       native-lib
                        ffmpeg-single
                       # Links the target library to the log library
                       # included in the NDK.
                       ${log-lib} )

对 MainActivity 类写入如下内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
public class MainActivity extends AppCompatActivity {
    private TextView textView;
    private Button formatBtn,codecBtn,filterBtn,configBtn;
    JniUtils jniUtils;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        jniUtils = new JniUtils();
        textView = findViewById(R.id.textview);
        textView.setText(jniUtils.stringFormJNI());

        formatBtn=findViewById(R.id.formatBtn);
        formatBtn.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                textView.setText(jniUtils.avformatinfo());
            }
        });

        codecBtn=findViewById(R.id.codecBtn);
        codecBtn.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                textView.setText(jniUtils.avcodecinfo());
            }
        });

        filterBtn=findViewById(R.id.filterBtn);
        filterBtn.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                textView.setText(jniUtils.avfilterinfo());
            }
        });

        configBtn=findViewById(R.id.configBtn);
        configBtn.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                textView.setText(jniUtils.configurationinfo());
            }
        });
    }
}

新建类 JniUtils，内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
public class JniUtils {
    // Used to load the 'native-lib' library on application startup.
    static {
        System.loadLibrary("native-lib");
        System.loadLibrary("ffmpeg");
    }

    public native String stringFormJNI();
    public native String avformatinfo();
    public native String avcodecinfo();
    public native String avfilterinfo();
    public native String configurationinfo();
}

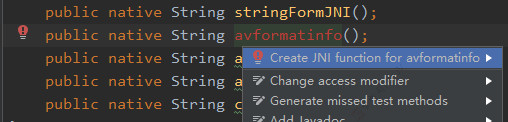

这时候可以看到 native 函数呈现红色报错状态，鼠标点击函数名，按 alt+enter 键，弹出提示，选择 “创建 JNI 函数”，IDE 会自动在 native-lib.cpp 中建立对应的 JNI 函数。

修改后的 native-lib.cpp 如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
#include <jni.h>
#include <string>

extern "C"{
#include "libavformat/avformat.h"
#include "libavcodec/avcodec.h"
#include "libavutil/avutil.h"
#include "libavfilter/avfilter.h"
}

extern "C" JNIEXPORT jstring JNICALL
Java_top_luov_demo_MainActivity_stringFromJNI(
        JNIEnv* env,
        jobject /* this */) {
    char str[200];
    std::string hello = "Hello from C++";

    av_register_all();
    avcodec_version();
//    sprintf(str, "%d", av_register_all() );
//    return env->NewStringUTF(hello.c_str());
    return env->NewStringUTF(str);
}extern "C"
JNIEXPORT jstring JNICALL
Java_top_luov_demo_JniUtils_stringFormJNI(JNIEnv *env, jobject thiz) {
    return (*env).NewStringUTF("Hello from JNI !  Compiled with ABI ");
}
extern "C"
JNIEXPORT jstring JNICALL
Java_top_luov_demo_JniUtils_avformatinfo(JNIEnv *env, jobject thiz) {
    char info[40000] = { 0 };

    av_register_all();

    AVInputFormat *if_temp = av_iformat_next(NULL);
    AVOutputFormat *of_temp = av_oformat_next(NULL);
    //Input
    while (if_temp != NULL) {
        sprintf(info, "%s[In ][%10s]\n", info, if_temp->name);
        if_temp = if_temp->next;
    }
    //Output
    while (of_temp != NULL) {
        sprintf(info, "%s[Out][%10s]\n", info, of_temp->name);
        of_temp = of_temp->next;
    }
    //LOGE("%s", info);
    //return env->NewStringUTF(info);
    return (*env).NewStringUTF(info);
}

extern "C"
JNIEXPORT jstring JNICALL
Java_top_luov_demo_JniUtils_avcodecinfo(JNIEnv *env, jobject thiz) {
    char info[40000] = { 0 };

    av_register_all();

    AVCodec *c_temp = av_codec_next(NULL);

    while (c_temp != NULL) {
        if (c_temp->decode != NULL) {
            sprintf(info, "%s[Dec]", info);
        } else {
            sprintf(info, "%s[Enc]", info);
        }
        switch (c_temp->type) {
            case AVMEDIA_TYPE_VIDEO:
                sprintf(info, "%s[Video]", info);
                break;
            case AVMEDIA_TYPE_AUDIO:
                sprintf(info, "%s[Audio]", info);
                break;
            default:
                sprintf(info, "%s[Other]", info);
                break;
        }
        sprintf(info, "%s[%10s]\n", info, c_temp->name);

        c_temp = c_temp->next;
    }
    //LOGE("%s", info);

    return (*env).NewStringUTF(info);
}

extern "C"
JNIEXPORT jstring JNICALL
Java_top_luov_demo_JniUtils_avfilterinfo(JNIEnv *env, jobject thiz) {
    char info[40000] = { 0 };
    avfilter_register_all();
    AVFilter *f_temp = (AVFilter *) avfilter_next(NULL);
    int i = 0;
    while (f_temp != NULL) {
        sprintf(info, "%s[%10s]\n", info, f_temp->name);
        f_temp = f_temp->next;
    }
    return (*env).NewStringUTF(info);
}

extern "C"
JNIEXPORT jstring JNICALL
Java_top_luov_demo_JniUtils_configurationinfo(JNIEnv *env, jobject thiz) {
    char info[10000] = { 0 };
    av_register_all();

    sprintf(info, "%s\n", avcodec_configuration());

    //LOGE("%s", info);
    //return env->NewStringUTF(info);
    return (*env).NewStringUTF(info);
}

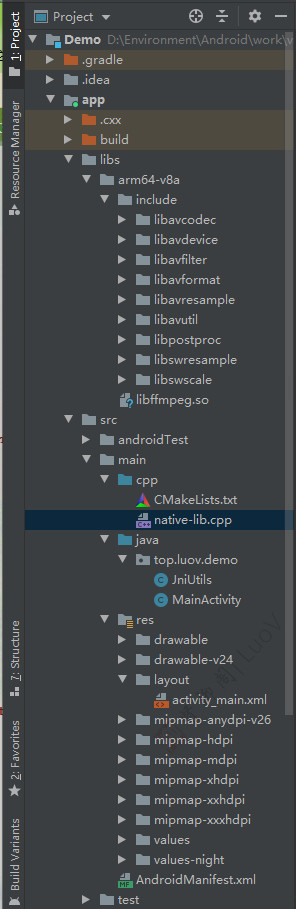

至此，所有内容编写完毕，文件结构如图：

使用数据线连接手机，点击运行按钮，运行程序。

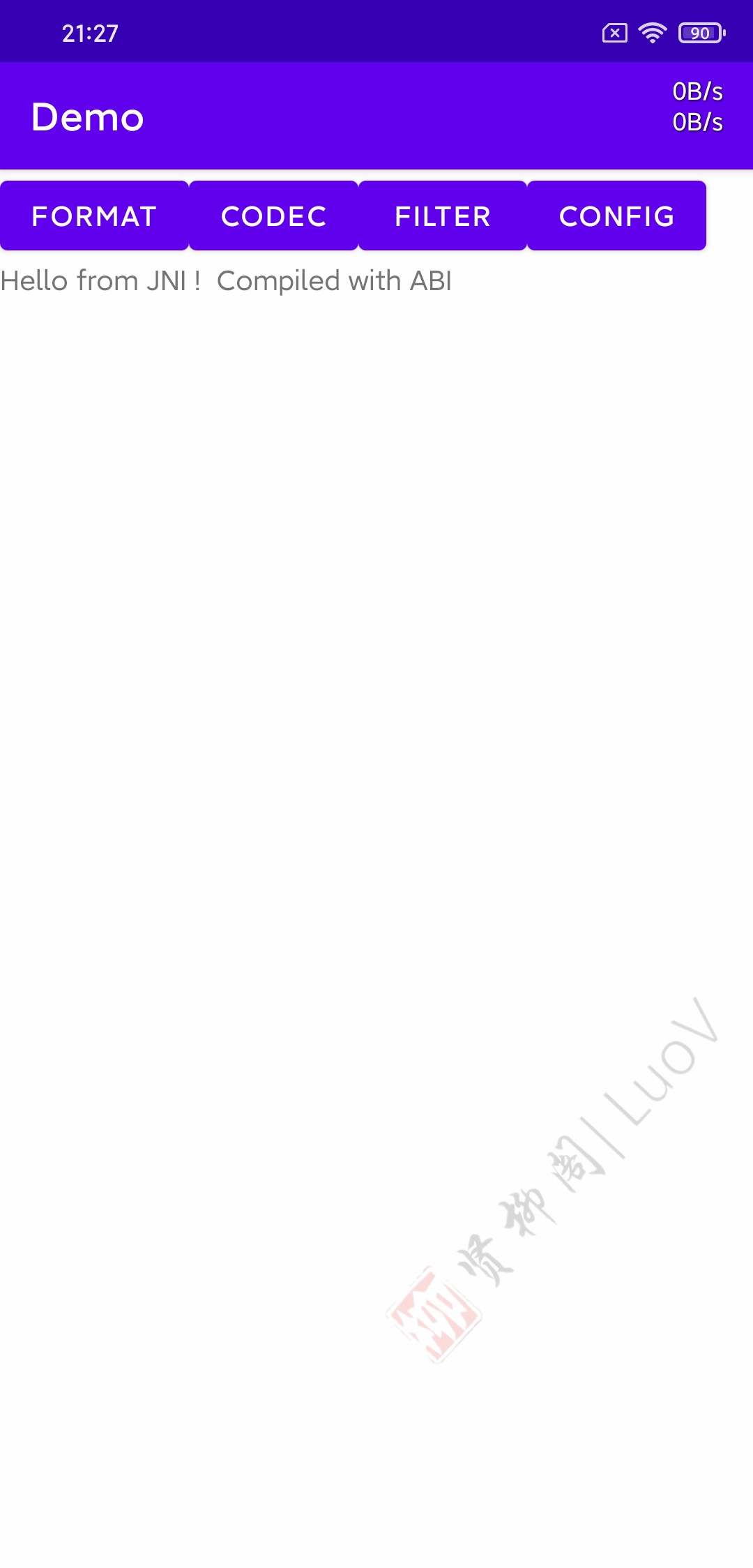

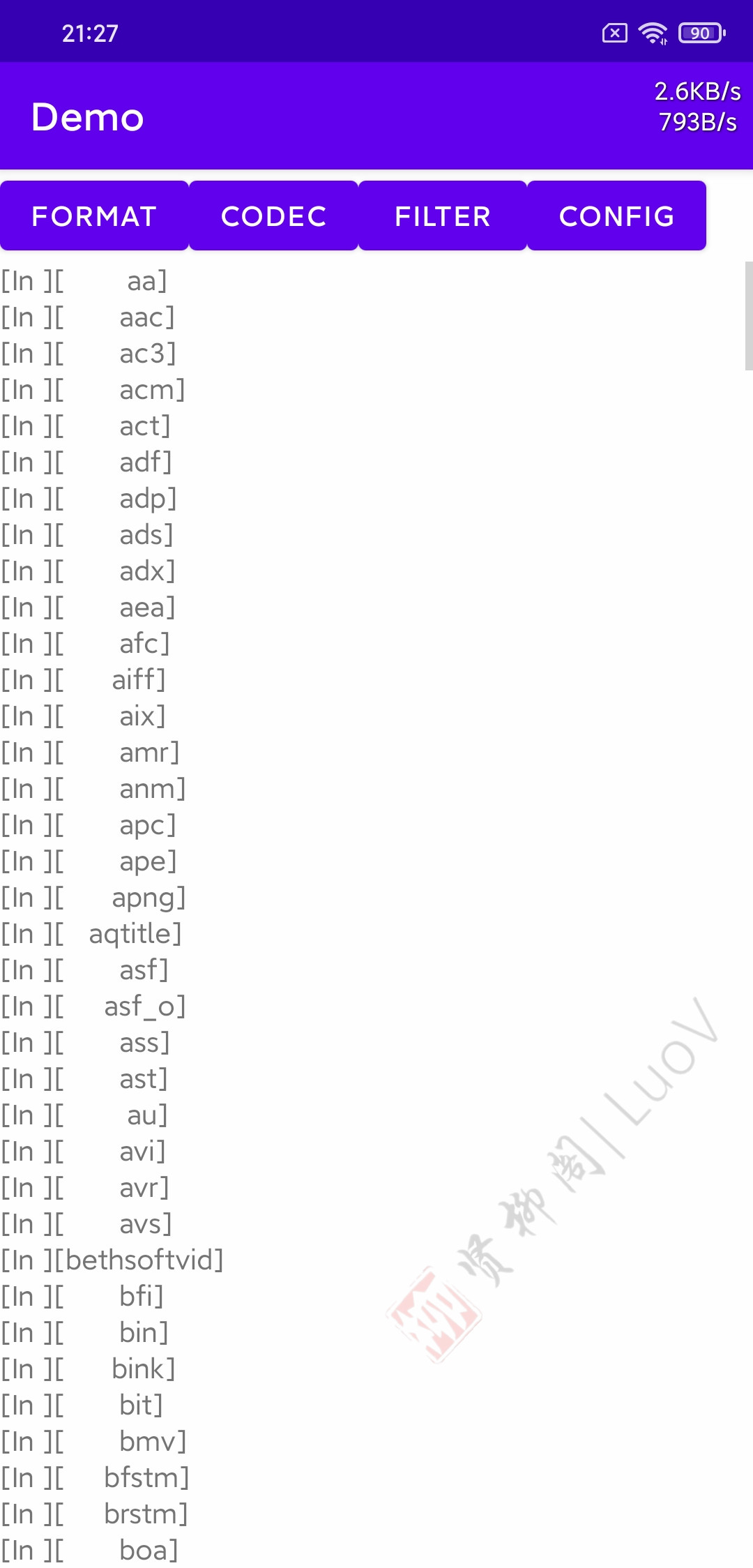

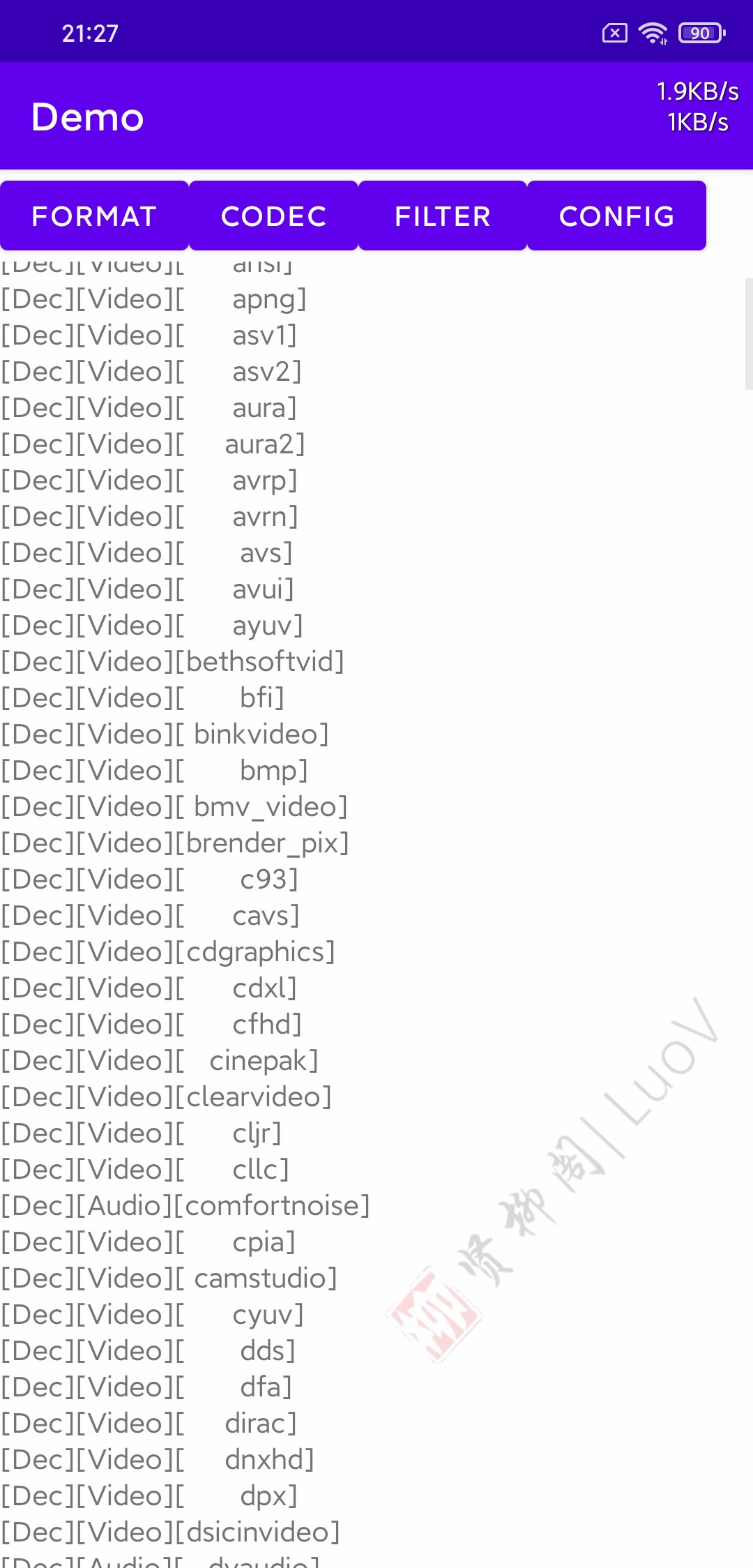

运行效果如图，点击按钮会输出相应的信息，
